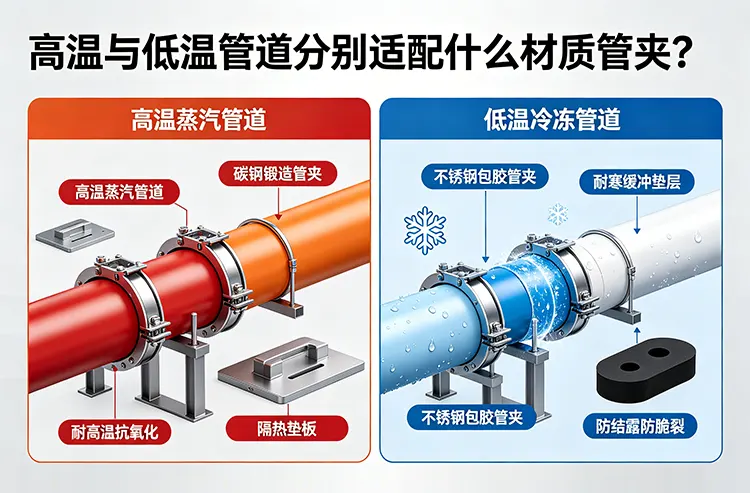

工业管道工况差异极大，高温蒸汽管道和低温冷冻管道对管夹的耐温、抗变形、防腐蚀要求天差地别。很多工程渗漏、管道变形、固定失效问题，都是因为管夹材质选型不匹配极端温度工况。选对专用管夹，是管道系统稳定运行的关键。尤其是高温蒸汽管道和低温冷冻管道，工作环境极端，管夹材质选型一旦失误，轻则缩短设备寿命，重则引发安全事故。那么，这两类管道究竟该适配哪种材质的管夹？
一、高温蒸汽管道：耐热钢是“标配”
高温蒸汽管道的工作温度通常在200℃以上，主蒸汽管道甚至可达540℃以上。在这样的温度下，普通碳素钢管夹的强度会大幅下降，无法承受管道重量，导致管道承受额外弯曲应力，进而引发管道失效。
根据行业标准，高温管夹的材质需按温度梯度选用：
温度≤300℃：可选用Q235B（A3）材质管夹；
温度300℃~400℃：应选用Q345A或20号钢材质管夹；
温度400℃~550℃：必须选用12Cr1MoV铬钼耐热钢；
温度540℃~555℃：管夹本体选用12Cr1MoV，螺栓螺母则需采用30Cr1MoV和钢35等耐热紧固件。
值得注意的是，用于300℃以上管道的管夹，其保温层内的螺栓螺母需带有R或H的高温标记。管夹材质与设计文件不符是重大安全隐患，必须严格按规范选材。
二、低温冷冻管道：保冷与耐低温并重
低温冷冻管道（如LNG、空分、冷库等工程）的工作温度可低至-196℃甚至-200℃。低温环境会使普通碳钢出现脆性断裂风险，因此材质选择同样关键。
低温管夹的选型需把握两个核心：
一是管夹本体材质。在低温环境下，应选择具有良好抗低温性能的不锈钢材质，如304、316等，以确保管夹在低温下不会出现断裂、脆化。部分工况也可选用经特殊处理的碳钢，但须满足低温冲击韧性要求。
二是保冷层设计。低温管道必须设置保冷层以防止冷量损失和管道外壁结冰。保冷管托的配件包括底座、管夹和保冷层。保冷材料一般选用硬质聚氨酯或沥青红松木，其中硬质聚氨酯具有密度高、热传导率低、吸水率低等优点，是深冷管道管托的理想选择。
高温蒸汽管道管夹选型的核心是耐高温强度，按温度梯度依次选用Q235B、20号钢、12Cr1MoV等材质；低温冷冻管道管夹选型的核心是耐低温韧性与保冷性能，管夹本体宜选304/316不锈钢，同时搭配聚氨酯等高效保冷层。管夹虽小，选对材质才能确保管道系统长周期安全运行。
简单总结选型逻辑：高温管道主打耐高温、抗氧化碳钢/不锈钢管夹；低温管道主打耐寒、防结露、防脆裂的包胶、不锈钢专用管夹，坚决杜绝通用管夹混用，保障管道长期安全运行。
|
